A instalação de lavadora extratora automática representa uma etapa crítica que impacta diretamente a eficiência operacional, segurança e vida útil do equipamento. Diferentemente de máquinas domésticas, os equipamentos industriais exigem infraestrutura robusta e pontos de utilidades dimensionados corretamente para suportar ciclos intensos de operação com cargas elevadas.
Lavanderias que negligenciam o planejamento adequado da instalação enfrentam problemas recorrentes: interrupções por sobrecarga elétrica, vazamentos, vibrações excessivas, danos estruturais ao piso e redução significativa da vida útil dos equipamentos. Uma instalação bem executada, por outro lado, garante produtividade máxima, economia de recursos e conformidade com normas de segurança.
Este guia técnico detalha todos os requisitos de infraestrutura necessários para a instalação correta de lavadora extratora automática, desde avaliação estrutural até configuração de pontos elétricos, hidráulicos, de drenagem e ventilação.
Avaliação Preliminar do Local de Instalação
Antes de qualquer intervenção física, a avaliação técnica do espaço define a viabilidade e os ajustes necessários na infraestrutura existente. Esta etapa previne retrabalho e custos imprevistos durante a instalação.
Dimensionamento do Espaço Físico
O espaço destinado à lavadora extratora industrial deve considerar não apenas as dimensões do equipamento, mas também áreas de circulação, manutenção e segurança operacional:
- Área frontal: mínimo de 1,2 metro para abertura completa da porta e carga/descarga de roupas
- Área lateral: 0,8 a 1 metro em pelo menos um dos lados para acesso a componentes durante manutenção
- Área posterior: 0,6 metro para conexões de utilidades e ventilação adequada do motor
- Pé-direito: altura mínima de 2,8 metros, considerando sistemas de exaustão e tubulações suspensas
Equipamentos de maior capacidade (acima de 50 kg) exigem corredores mais amplos para permitir movimentação segura de cargas volumosas e operação simultânea com outros equipamentos da linha de produção.
Análise da Capacidade Estrutural do Piso
A estrutura do piso precisa suportar não apenas o peso estático do equipamento carregado, mas principalmente as forças dinâmicas geradas durante o ciclo de extração em alta rotação.
Lavadoras extratoras automáticas geram forças consideráveis durante a fase de centrifugação. Equipamentos de 30 kg podem gerar forças superiores a 1.500 kg durante picos de desbalanceamento. O piso deve apresentar:
- Resistência mínima: 500 kg/m² para equipamentos até 30 kg de capacidade
- Resistência recomendada: 800 a 1.200 kg/m² para equipamentos acima de 50 kg
- Concreto armado: espessura mínima de 15 cm com malha de ferro adequada
- Nivelamento: variação máxima de 2 mm por metro linear
Pisos com resistência inadequada desenvolvem trincas progressivas, comprometem o nivelamento dos equipamentos e amplificam vibrações que podem danificar componentes mecânicos sensíveis como rolamentos e suspensão.
Requisitos de Infraestrutura Elétrica
O dimensionamento correto da instalação elétrica é fundamental para operação segura e eficiente. Subdimensionamento causa quedas de tensão, aquecimento de cabos e acionamento de proteções que interrompem a produção.
Especificações de Alimentação Elétrica
Lavadoras extratoras automáticas industriais operam tipicamente em sistemas trifásicos, com requisitos específicos conforme capacidade:
- Equipamentos de 15 a 30 kg: alimentação 220V ou 380V trifásica, potência entre 5 e 12 kW
- Equipamentos de 40 a 60 kg: alimentação 380V trifásica, potência entre 15 e 25 kW
- Equipamentos acima de 80 kg: alimentação 380V ou 440V trifásica, potência acima de 30 kW
O circuito dedicado exclusivo para cada equipamento é obrigatório. Compartilhamento de circuitos causa interferências, disparo de disjuntores durante partidas simultâneas e reduz a vida útil de componentes elétricos.
Dimensionamento de Cabos e Proteções
A seção dos condutores deve suportar a corrente nominal do equipamento com margem de segurança mínima de 25%, considerando também o comprimento do trajeto para compensar perdas por resistência:
- Cabos de alimentação: cobre com isolação compatível com ambiente úmido (mínimo 750V)
- Aterramento: condutor de proteção (terra) com seção nunca inferior à do condutor fase
- Disjuntores termomagnéticos: dimensionados para 125% da corrente nominal do equipamento
- Dispositivo DR: proteção diferencial residual de 30mA em circuitos com risco de contato humano
A qualidade do aterramento impacta diretamente a segurança e longevidade do equipamento. Resistência de aterramento acima de 10 ohms pode causar choques elétricos em carcaças metálicas e danificar placas eletrônicas de comando.
Sistemas Hidráulicos e de Abastecimento
O fornecimento adequado de água em volume, pressão e qualidade apropriados garante eficiência nos ciclos de lavagem e previne desgaste prematuro de componentes internos.
Especificações de Entrada de Água
Cada lavadora extratora automática possui requisitos específicos de vazão e pressão que devem ser atendidos simultaneamente:
- Pressão mínima: 2 bar (20 metros de coluna d’água) na entrada do equipamento
- Pressão máxima: 6 bar para evitar danos às válvulas solenoides e vedações
- Vazão mínima: 20 litros/minuto para equipamentos de 15 kg, podendo chegar a 80 litros/minuto em máquinas de 100 kg
- Diâmetro de tubulação: mínimo de 3/4 polegada para equipamentos até 30 kg, 1 polegada para capacidades superiores
Pressões abaixo do mínimo especificado resultam em enchimento lento do tambor, aumento do tempo total de ciclo e lavagem ineficiente por diluição inadequada de produtos químicos. Pressões excessivas causam vazamentos nas conexões e falhas prematuras de válvulas.
Qualidade da Água e Tratamento
A qualidade da água de abastecimento afeta tanto a eficiência da lavagem quanto a durabilidade de componentes hidráulicos:
- Dureza máxima recomendada: 150 ppm de carbonato de cálcio
- Sólidos em suspensão: filtragem mínima de 200 mesh para proteger válvulas solenoides
- Temperatura: entre 5°C e 60°C na entrada (água quente deve ser pré-aquecida externamente quando especificado)
- pH: entre 6,5 e 8,5 para evitar corrosão acelerada de componentes metálicos
Águas com dureza elevada formam incrustações calcáreas em resistências de aquecimento, válvulas e tambor, reduzindo a eficiência energética progressivamente e aumentando significativamente os custos de manutenção industrial.
Drenagem e Esgotamento
Sistemas de drenagem subdimensionados causam refluxo de água, inundações durante ciclos de descarga e podem contaminar cargas limpas com efluentes sujos.
Dimensionamento do Sistema de Esgoto
A capacidade de drenagem deve suportar o pico de vazão durante descarga rápida do tambor:
- Diâmetro mínimo: 50 mm (2 polegadas) para equipamentos até 30 kg
- Diâmetro recomendado: 75 mm (3 polegadas) para equipamentos de 40 a 80 kg
- Diâmetro para alta capacidade: 100 mm (4 polegadas) para equipamentos acima de 100 kg
- Inclinação mínima: 2% (2 cm de desnível por metro) em todo o trajeto até caixa coletora
O ponto de drenagem deve estar posicionado no máximo 50 cm acima do nível do piso onde se encontra o equipamento. Elevações superiores exigem bombas de recalque dimensionadas para o volume total de água descartada por ciclo.
Configuração do Sifão e Quebra de Vácuo
A instalação deve incluir dispositivos que evitem retorno de gases e odores do esgoto para o interior do equipamento:
- Sifão adequado: com altura de coluna d’água suficiente para vedar gases
- Quebra de vácuo: distância mínima de 10 cm entre ponto de descarga e nível máximo de água no sifão
- Ventilação do ramal: tubo ventilador de no mínimo 50 mm conectado ao ramal de esgoto
A ausência de quebra de vácuo pode criar efeito de sifão reverso, sugando água suja de volta para o tambor durante a fase de enxágue e comprometendo a qualidade da lavagem.
Ventilação e Exaustão do Ambiente
O gerenciamento térmico adequado do ambiente prolonga a vida útil de componentes eletrônicos, reduz desconforto térmico dos operadores e previne condensação que pode danificar instalações elétricas.
Requisitos de Renovação de Ar
Lavanderias industriais com múltiplos equipamentos operando simultaneamente geram calor significativo que precisa ser dissipado:
- Taxa de renovação: mínimo de 15 trocas de ar por hora em ambientes com até 3 equipamentos
- Ambientes de grande porte: 20 a 30 trocas de ar por hora para lavanderias com mais de 5 equipamentos
- Exaustão mecânica: exaustores dimensionados para o volume total do ambiente
- Entrada de ar compensatório: aberturas de ventilação natural representando no mínimo 60% da área de exaustão
Ambientes mal ventilados apresentam temperaturas internas acima de 35°C, acelerando o desgaste de rolamentos, correias e componentes eletrônicos que operam fora das especificações térmicas do fabricante.
Gerenciamento de Umidade
O controle de umidade relativa do ar previne corrosão acelerada e proliferação de agentes biológicos:
- Umidade ideal: entre 50% e 70% de umidade relativa
- Desumidificação: sistemas de desumidificação em regiões de clima muito úmido
- Impermeabilização: paredes e pisos com tratamento impermeabilizante adequado

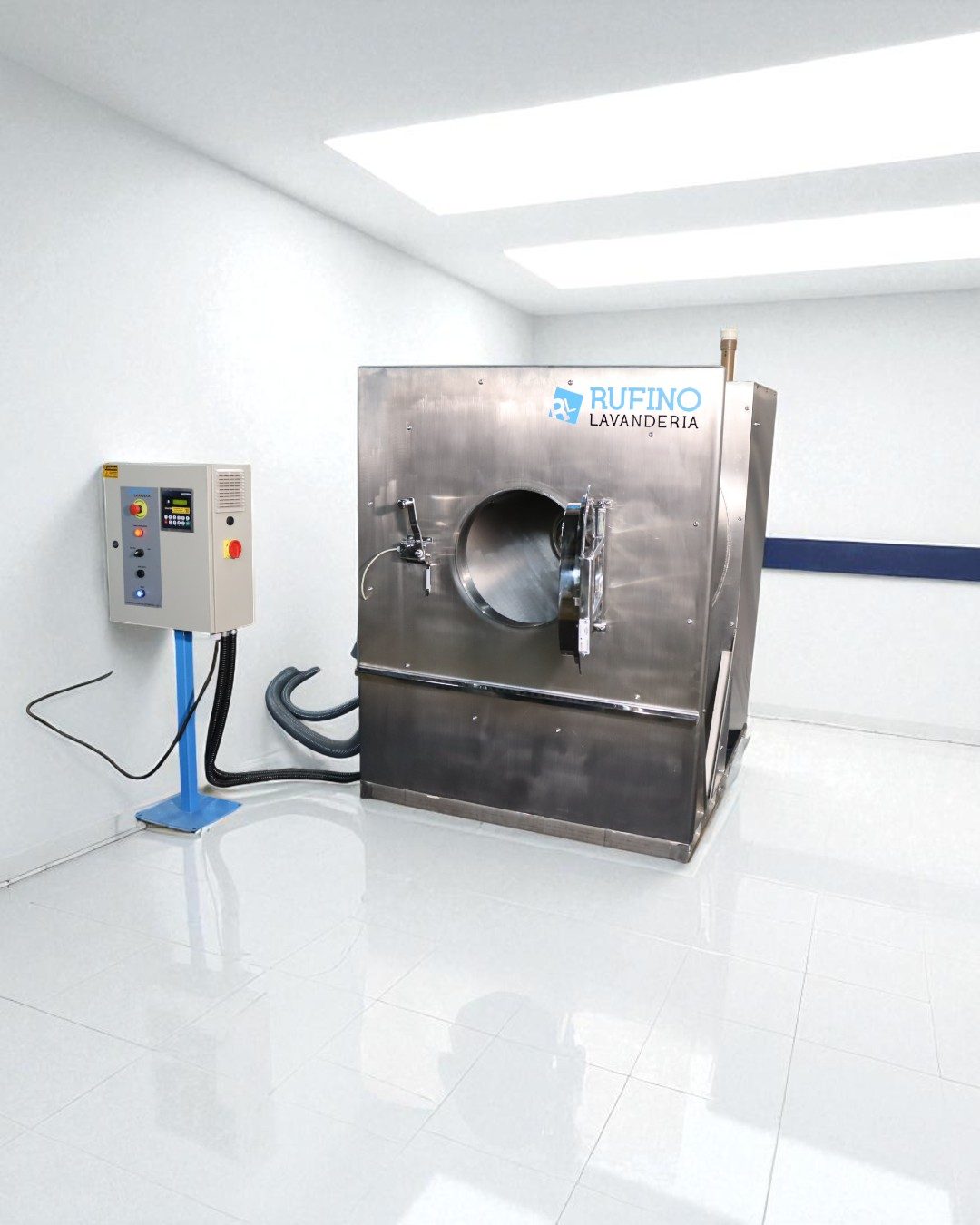

Preparação da Base e Nivelamento
A base de instalação influencia diretamente os níveis de vibração, ruído e desgaste mecânico do equipamento durante operação em alta rotação.
Tipos de Base Recomendados
Dependendo das condições estruturais e do porte do equipamento, diferentes soluções de base são aplicáveis:
- Base concretada direta: bloco de concreto de 15 a 20 cm de espessura, armado, para instalação permanente
- Base com amortecedores: sistemas de isolamento de vibração para pisos elevados ou ambientes sensíveis
- Calços antivibração: pés reguláveis com borracha de alta densidade para equipamentos de menor porte
O nivelamento preciso é crítico. Desníveis superiores a 3 mm causam distribuição irregular de carga no tambor, vibrações excessivas durante extração e desgaste acelerado de rolamentos e suspensão.
Procedimentos de Nivelamento
O nivelamento correto envolve verificação em múltiplos pontos e ajustes progressivos:
- Posicionar nível de precisão sobre superfície superior do equipamento
- Verificar nivelamento nos eixos longitudinal e transversal
- Ajustar pés reguláveis até obter nível perfeito em ambas direções
- Travar pés com contraporcas para evitar desajustes durante operação
- Testar estabilidade empurrando levemente o equipamento (não deve balançar)
Após nivelamento, um teste com carga leve em ciclo de extração valida a estabilidade. Qualquer vibração anormal indica necessidade de novo ajuste ou reforço da base.

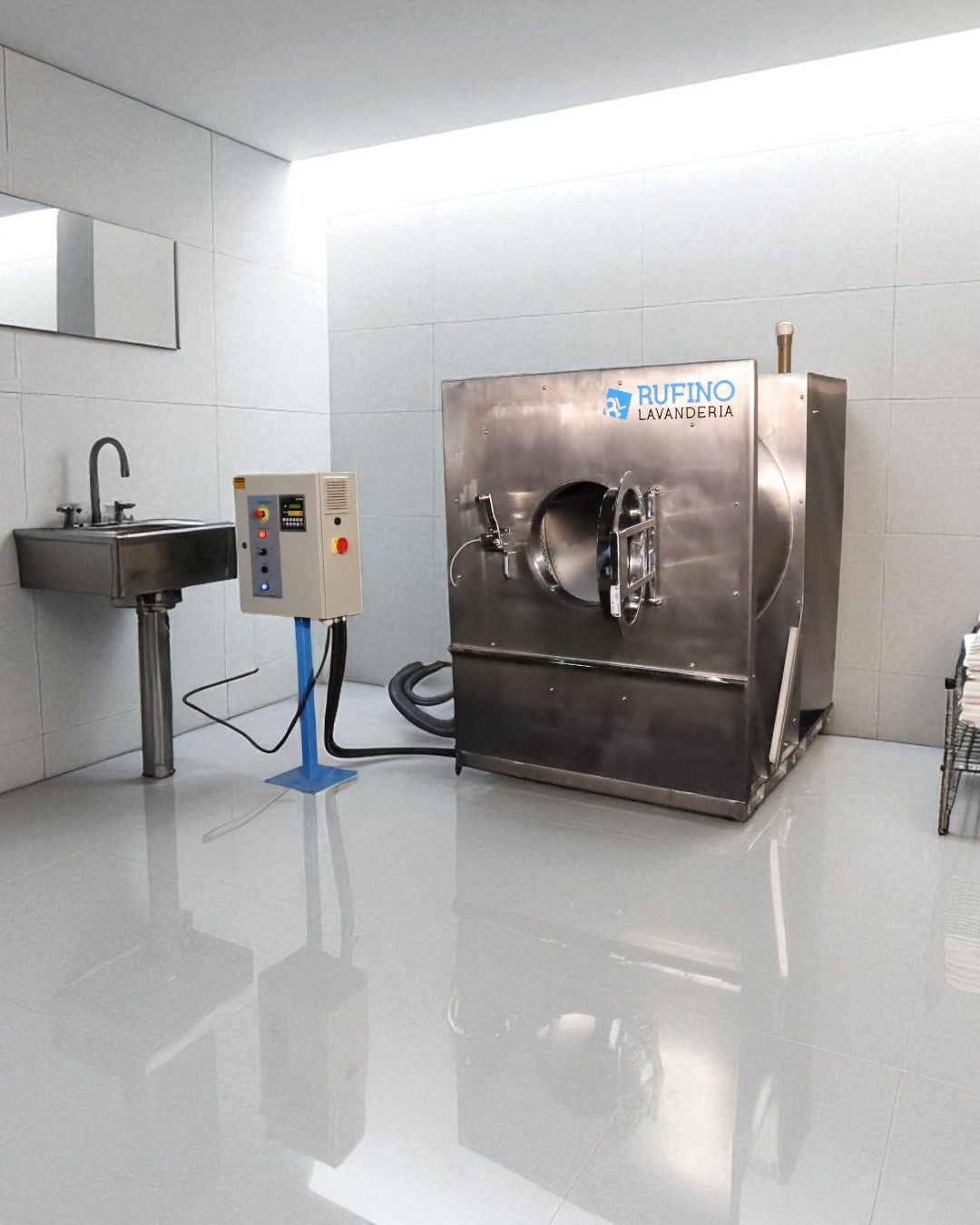

Conexões Finais e Testes Operacionais
A fase final de instalação envolve conexão de todos os pontos de utilidades e validação completa do funcionamento antes da operação em regime.
Sequência de Conexões
A ordem correta de conexão previne erros e facilita identificação de problemas:
- Conexão de aterramento: primeiro ponto a ser conectado, validando continuidade antes de prosseguir
- Conexão de alimentação de água: verificar vedação de todas conexões e pressão disponível
- Conexão de drenagem: garantir inclinação adequada e teste de vazão
- Conexão elétrica: última conexão, após validar todas as anteriores
- Conexão de opcionais: vapor, água quente, dosadores automáticos quando aplicável
Protocolo de Testes Inicial
Antes de colocar o equipamento em operação regular, uma bateria de testes valida a instalação:
- Teste elétrico sem carga: verificar acionamento do painel, funcionamento de válvulas e motor sem roupa
- Teste de enchimento: validar tempo de enchimento e pressão de água
- Teste de aquecimento: em equipamentos com aquecimento interno, verificar alcance de temperatura
- Teste de drenagem: confirmar escoamento completo sem refluxo
- Teste de extração: ciclo completo de centrifugação com carga equilibrada mínima
- Teste de segurança: validar funcionamento de travas de porta e sistemas de emergência
Após testes sem carga, ciclos progressivos com cargas de 50%, 75% e 100% da capacidade nominal validam o desempenho completo. Vibrações anormais, ruídos estranhos ou vazamentos identificados nesta fase devem ser corrigidos antes da operação regular.
Manutenção Preventiva Pós-Instalação
Mesmo com instalação impecável, componentes demandam ajustes e verificações periódicas para manter eficiência máxima.
Nas primeiras semanas de operação, inspeções mais frequentes identificam ajustes necessários. Verificar diariamente níveis de vibração, temperatura de componentes elétricos, ausência de vazamentos e ruídos anormais. Após 30 dias de uso intenso, revalidar nivelamento (que pode alterar ligeiramente com acomodação da base) e reapertar conexões elétricas e hidráulicas.
A documentação completa da instalação facilita manutenções futuras. Registrar especificações de todos os circuitos elétricos, diâmetros e trajetos de tubulações, pressões de trabalho e configurações de parâmetros do equipamento cria histórico valioso para diagnóstico rápido de problemas.
Para aprofundar seus conhecimentos sobre características técnicas, capacidades e modelos disponíveis, consulte nosso guia completo sobre lavadora extratora automática.
Conformidade com Normas e Segurança
Instalações em ambientes específicos exigem conformidade com normas técnicas e regulamentos setoriais.
Para lavadora extratora hospitalar, requisitos adicionais incluem barreira sanitária física entre áreas contaminada e limpa, sistemas de intertravamento que impedem abertura de portas em lado inadequado e protocolos específicos de validação microbiológica da instalação.
Lavanderias industriais devem atender NBR 5410 (instalações elétricas de baixa tensão), NBR 5626 (instalações prediais de água fria), NBR 8160 (sistemas prediais de esgoto sanitário) e regulamentações municipais de edificações industriais. Ambientes hospitalares somam requisitos da RDC 50 (Anvisa) e normas de controle de infecção hospitalar.
Documentar conformidade com check-lists de cada norma aplicável facilita auditorias de vigilância sanitária e certificações de qualidade.
Perguntas Frequentes sobre Instalação de Lavadora Extratora Automática
Qual a distância mínima entre duas lavadoras extratoras automáticas instaladas lado a lado?
A distância mínima recomendada entre dois equipamentos é de 80 centímetros, permitindo abertura completa das portas sem interferência e acesso para manutenção. Em instalações com múltiplos equipamentos alinhados, considerar corredores de no mínimo 1,5 metro entre fileiras opostas para circulação segura de carrinhos de transporte de roupa.
É possível instalar lavadora extratora automática em segundo andar ou mezanino?
Sim, desde que a estrutura suporte as cargas dinâmicas geradas durante extração em alta rotação. Requer análise estrutural por engenheiro calculista que considerará peso do equipamento, carga de roupa, forças dinâmicas de desbalanceamento e fator de segurança adequado. Pisos elevados geralmente demandam reforço estrutural e sistemas de isolamento de vibração para evitar transmissão às estruturas adjacentes.
Posso utilizar água de poço artesiano para alimentar lavadora extratora automática?
Água de poço pode ser utilizada desde que tratada adequadamente para atender especificações de qualidade do fabricante. Requer análise físico-química completa para verificar dureza, presença de ferro, manganês e outros minerais que causam incrustações. Sistema de filtragem, abrandamento e eventual correção de pH são necessários. Monitoramento periódico da qualidade garante que variações sazonais na composição da água não afetem equipamento e eficiência da lavagem.
Quanto tempo leva uma instalação completa de lavadora extratora automática?
Em infraestrutura já preparada conforme especificações, a instalação física, conexões e testes levam entre 4 e 8 horas de trabalho técnico especializado. Quando a infraestrutura necessita adequações (reforço elétrico, novas tubulações, tratamento de piso), o projeto completo pode demandar 5 a 15 dias úteis, dependendo da complexidade das intervenções civis, elétricas e hidráulicas necessárias.
Qual a vida útil esperada de uma lavadora extratora automática bem instalada?
Com instalação correta seguindo todas especificações técnicas e programa rigoroso de manutenção preventiva, equipamentos industriais de qualidade apresentam vida útil superior a 15 anos de operação intensiva. Componentes críticos como rolamentos e suspensão podem requerer substituição a cada 5 a 8 anos dependendo da intensidade de uso, mas estrutura, tambor e chassi mantêm integridade por décadas quando operados dentro dos parâmetros adequados.
Conclusão: Investimento em Infraestrutura Gera Retorno em Eficiência
A instalação adequada de lavadora extratora automática representa investimento essencial que se reflete em eficiência operacional, segurança e longevidade do equipamento. Cada requisito de infraestrutura elétrica, hidráulica, estrutural e de ventilação desempenha papel específico no desempenho global do sistema.
Lavanderias que priorizam planejamento detalhado e execução técnica rigorosa da instalação eliminam paradas não programadas, reduzem custos de manutenção corretiva e maximizam produtividade desde o primeiro dia de operação. O custo adicional de adequar infraestrutura corretamente é rapidamente compensado pela eliminação de retrabalho, danos a equipamentos e perda de produção.
